Z3050搖臂鉆床(液壓)|50鉆床
- 產品型號:Z3050X16A
- 行程尺寸:1600mm
- 工作尺寸:650x500×500mm
Z3050×16液壓搖臂鉆床,大寫字母Z是鉆床的簡稱,30為搖臂、后面50為鉆孔直徑、×16為臂長,Z3050×16液壓搖臂鉆床適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作,在具有工藝裝備的條件下可以進行鏜孔。
- 產品詳情
- 產品參數
- 產品配置
- 相關資訊
- 服務保障
Z3050搖臂鉆床(液壓)|50鉆床詳情
z3050搖臂鉆床是一種用途廣泛的萬能性機床,是技術院校教學大綱上指定的一款型號。主要用于對大、中、小型零件進行鉆孔、擴孔、锪孔、鉸孔、锪平面和攻螺紋等工作。是一款通用化非常高,工藝成熟的常規鉆床,為我公司的主打精品機床深受廣大客戶的歡迎。
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、經專業化設備連續加工,確保基礎部件精良。
3、采用液壓預選變速機構,可節省輔助時間。
4、主軸正反轉,停車(制動),變速、空檔等動作,用一個手柄控制,操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌,外柱圓表面,主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理,可長期保持機床精度的穩定性,延長了使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中,還采取了一系列有效措施,使得機床的精度持久性和整機的使用壽命均為加大延長。
10、新工藝涂裝和不斷改進的外觀展示時代風范。

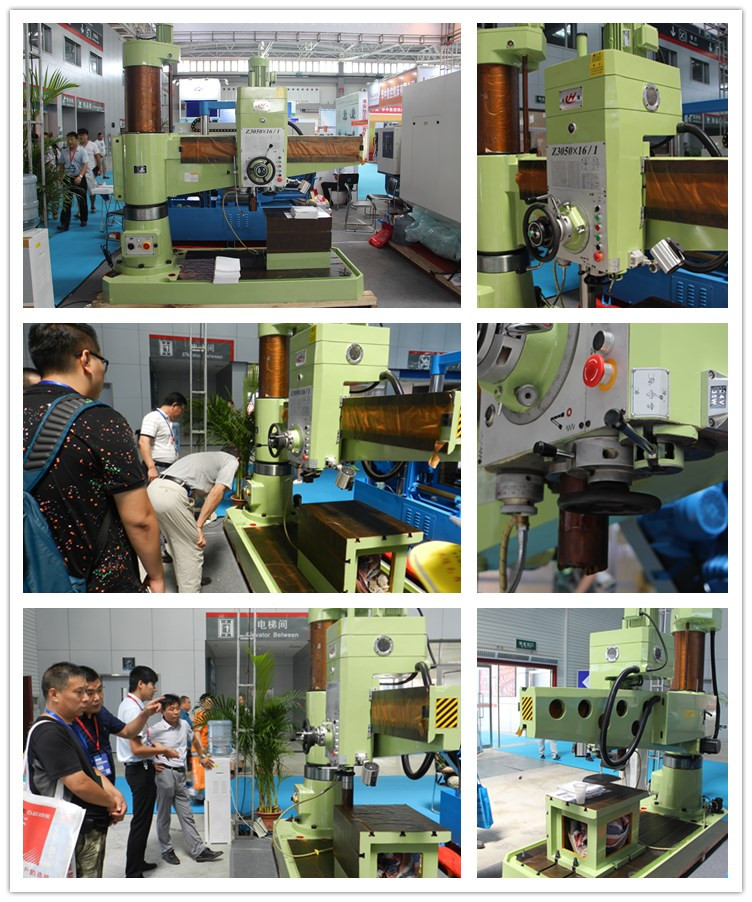

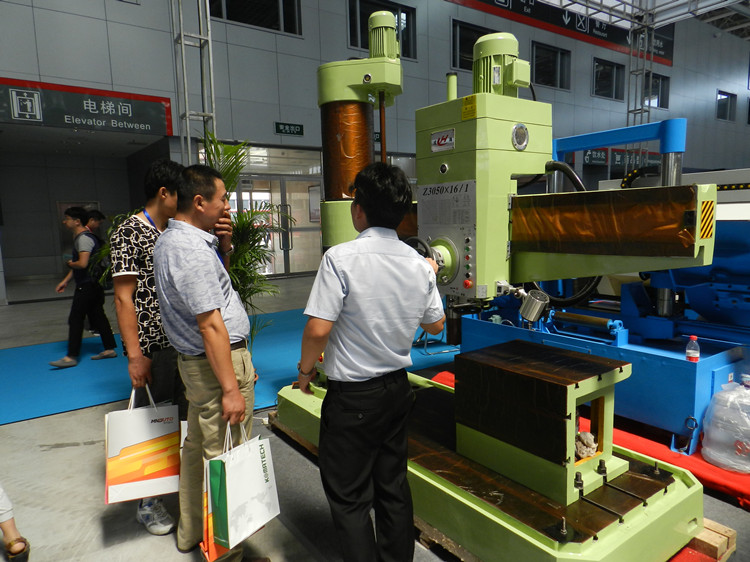

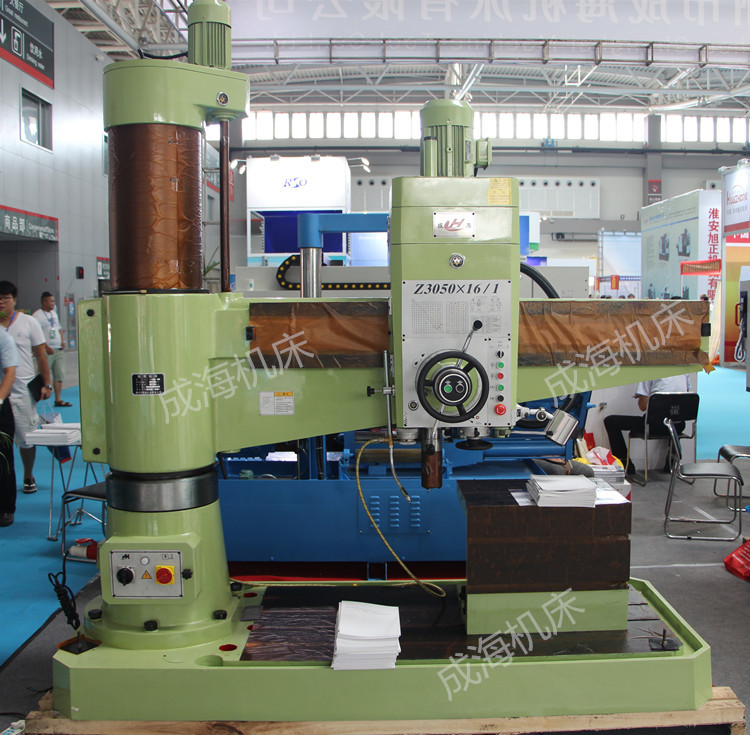

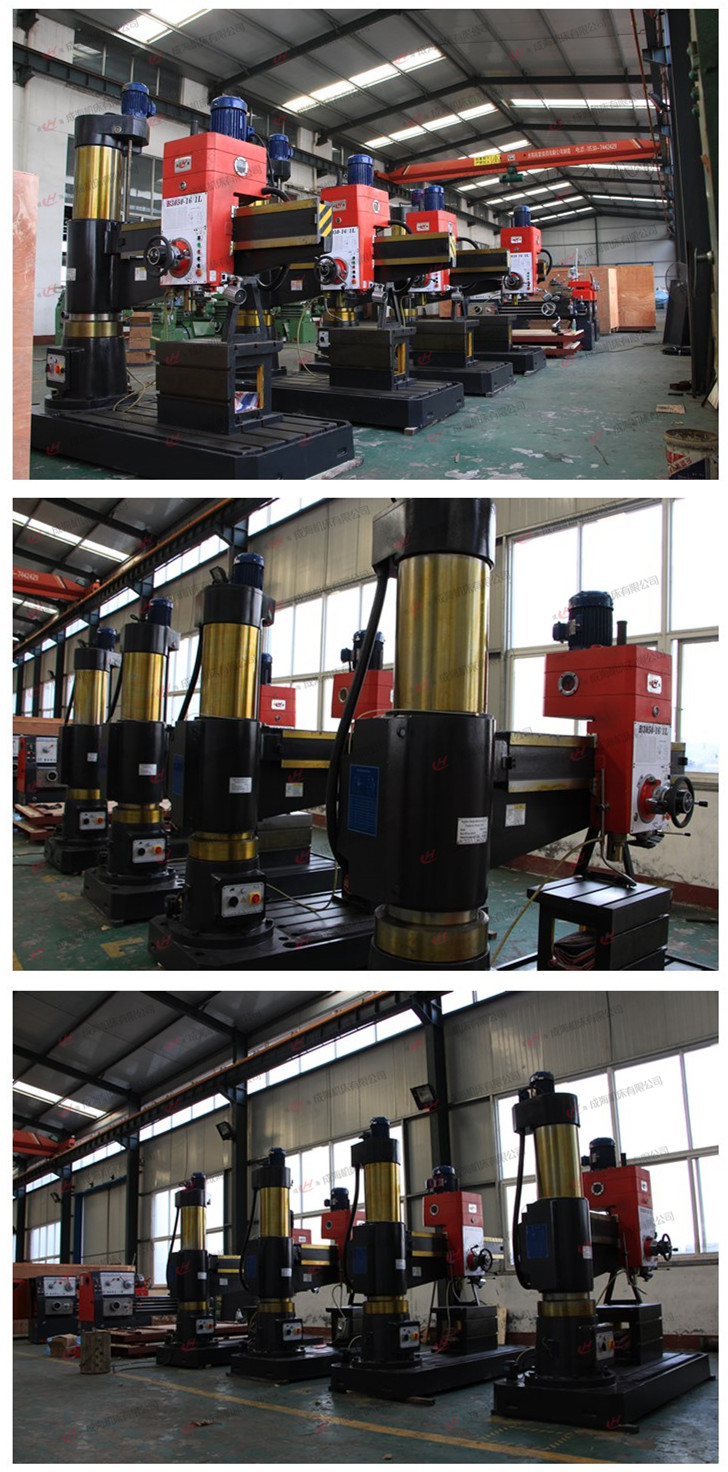

成海50鉆床實物圖片
Z3050搖臂鉆床(液壓)|50鉆床參數
Z3050×16搖臂鉆床參數表格主要技術參數 | Z3050×16 |
鉆孔最大直徑mm | 50 |
主軸端面至工作臺距離mm | 320-1220 |
主軸中心距立柱母線距離mm | 350-1600 |
主軸行程mm | 300 |
主軸錐孔(莫氏) | 5 |
主軸轉速范圍r.p.m | 25-2000 |
主軸轉速級數 | 16 |
主軸進給量范圍r.p.m | 0.04-3.2 |
主軸進給量級數 | 16 |
搖臂回轉角度 | 360 |
主電機功率kw | 4 |
升降電機功率kw | 1.5 |
機床重量kg | 3500 |
外形尺寸mm | 2500×1060×2800 |
Z3050搖臂鉆床(液壓)|50鉆床配置
一、主 機 | ||||
序 號 | 規格與型號 | 名稱 | 數 量 | 備 注 |
1 | Z3050×16型 | 搖臂鉆床 | 1臺 | - |
二、附 件 | ||||
序 號 | 規格與型號 | 名 稱 | 數 量 | 備 注 |
1 | 650×500×500 | 工作臺 | 1件 | - |
- | M T5/4 | 變 徑 套 | - | - |
2 | M T4/3 | - | 各1個 | - |
- | M T3/2 | - | - | - |
3 | 4# | 退 刀 楔 | 1件 | - |
4 | 0-16mm | 鉆 夾 頭 | 1件 | - |
序 號 | 規格與型號 | 名 稱 | 數 量 | 備 注 |
1 | - | 裝 箱 單 | 1本 | - |
2 | - | 合格證明書 | 1本 | - |
3 | - | 使用說明書 | 1本 | - |
相關資訊&客戶案例
服務保障
- 品質保障:
- 注重 “客戶體驗”與“快速服務”,堅持采用高品質零部件,致力打造設計制造與服務體系是成海對產品品質的定義,為了實現產品的品質穩定可靠,我們?cè)诓少?gòu)、設計,制造,檢驗,物流等方面制定了衡量標準,嚴格控制每一步,確保產品質量。對粗制濫造行為做到“零容忍”
- 售前服務:
滕州市成海機床有限公司有著專業的機械加工,機床設計工程師十幾位,我為你提供的不只是機床,還有整套的解決方案。你只需要提出你的需求,其他一切都由我們來解決.
我們的售前服務工程師可為客戶提供機床選型,工藝方案,刀具選擇,夾具設計制造服務,同時可進行現場試件加工。
- 售后服務:
尊敬的用戶,感謝您購買滕州市成海機床有限公司產品!
若在購買后或在使用過程中有發現異常,請直接與廠家聯絡。我們將嚴格履行3電48(三小時內與客戶電話解決,如電話解決不了48小時內到達用戶現場)更好的為客戶提供高效優質快捷的服務,并接受廣大用戶的監督。
保修期內,免費維修,屬于產品本身質量問題引發的零配件的更換,我公司免費提供快速更換。
售后服務團隊會為您提供最優質周到的服務,以過硬的技術,熱忱的態度贏得您的信任和贊揚。
- 物流須知:
由于機床為超大,超重物品,快遞和物流公司一般不接,所以要用配貨站配車,配車一般是專線車輛,長期兩地往返,對兩地都比較了解,能送貨到門,方便客戶卸車!
但是這種方法時效性不佳,路上快,但是配貨慢,一輛大車要配滿貨才會走,所以有一個等待的配貨時間,滕州也是一個物流大市,一般3天左右,就能發貨!
綜合考慮,安全,方便,時效,配車是機床運輸?shù)倪x擇.
同類產品

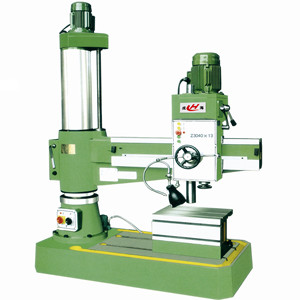

/ Same ProductsZ3040搖臂鉆床(機械)/Z3040×13搖臂鉆床
Z3040搖臂鉆床是我廠根據國內外市場的需求,開發設計的新產品。廣泛地適用于機械加工,可以用來鉆孔、擴孔、锪平面、鉸孔、...

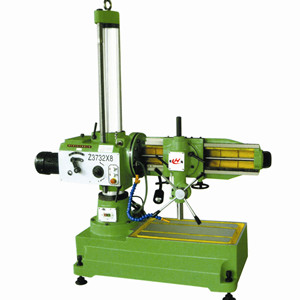

Z3732X8萬向搖臂鉆床|32鉆床
